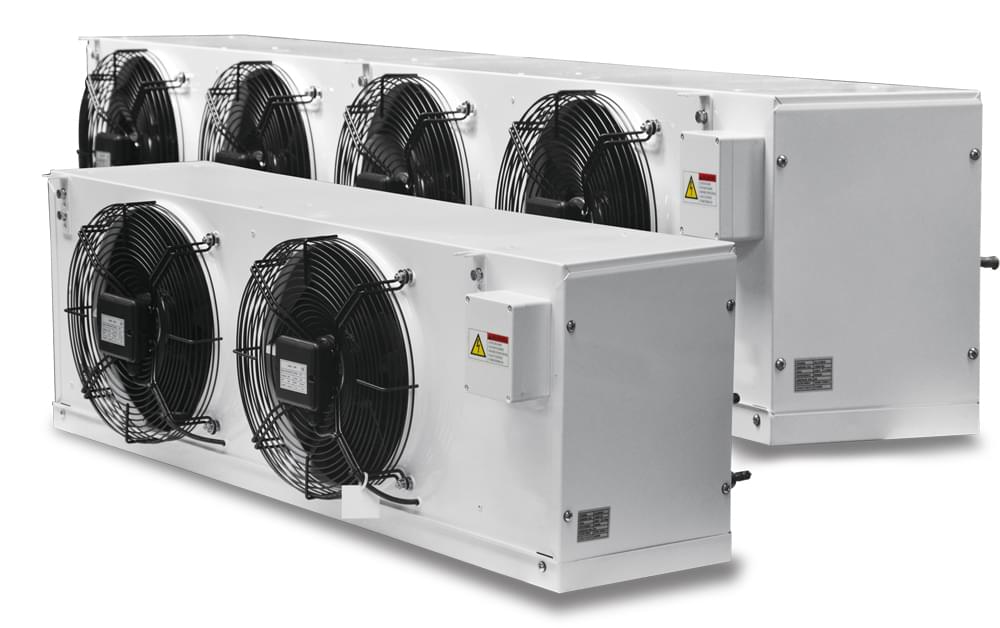

Duvar Tipi Evaporatör
Duvar Tipi Evaporatörler soğutma çevriminin en önemli bileşenlerinden biridir. Soğuk oda, soğuk hava deposu gibi alanların her noktasının verimli şekilde soğutulmasını sağlarlar. Dondurucuların, soğuk odaların ve soğuk hava depolarının ayrılmaz parçası olan evaporatörlerin farklı tipleri bulunmaktadır.
Evaporatörler soğutma işleminin bir parçası olup, soğutucu akışkanın ortamdan ısı alarak gaza dönüşmesini sağlayan cihazlardır. Bu cihazlar sayesinde ortamdaki veya nesnedeki ısı hızla uzaklaştırılarak soğutma işlemi gerçekleştirilir.
Evaporatörler Nasıl Soğur?
SOĞUK DEPO VEYA SOĞUK ODALARDA SOĞUTMA İŞLEMİ BİR DÖNGÜDÜR VE SÜREKLİ KENDİNİ TEKRAR EDER. BU ÇEVİRİNİN EN KRİTİK ELEMANLARINDAN BİRİ OLAN EVAPORATÖRLER, ÇEVREDEN ISI ALARAK ISI ALICI ROLÜNÜ OYNAMAKTADIR.
SOĞUTMA SİSTEMLERİNDEKİ SOĞUTUCU AKIŞKAN EVAPORATÖRLERE SIVI ŞEKİLDE GELİR. EVAPORATÖRLERİN BORULARI SOĞUTMA AMAÇLI TASARLANMIŞTIR. BU BORULARDA HAREKET EDEN SOĞUTUCU AKIŞKAN, DÜŞÜK BASINÇ SAYESİNDE ÇEVREDEN ISI ALMAYA BAŞLAR VE Isınır. YETERLİ ISI ALAN SOĞUTUCU AKIŞKAN BUHARLAŞMAYA BAŞLAR VE BUHARLAŞTIRICIDAN ÇIKAR. BU NOKTADA EVAPORATÖRLERİN GÖREVİ TAMAMLANMIŞTIR.
EVAPORATÖRDEN ÇIKAN SOĞUTUCU AKIŞKANIN BUHARI KOMPRESÖRE TAŞINIR. KOMPRESÖRÜN OLUŞTURDUĞU YÜKSEK BASINÇ İLE KONDENSERE GÖNDERİLİR. BURADA SOĞUYOR, YENİDEN SIVI OLUYOR VE BUHARLAŞTIRICILARA GERİ DÖNÜYOR. SOĞUTMA DÖNGÜSÜ BU ŞEKİLDE TAKİP EDER VE TEKRARLANIR.
Kalıp geometrisi: 32 mm x 28 mm
V tipi alüminyum lamel
Lameller arası 4 mm, 6 mm, 8 mm, 10 mm ve 12 mm aralıklı olarak tasarlanmıştır.
Giriş ve çıkış toplayıcı malzemesi bakırdır.
İzin verilen en yüksek çalışma basıncı Ps=21 Bar.
Kademeli boru dizisi.
Soğutucu Akışkanlar R404A, R507C, R22, R134A, R407C, R448A, R449A, R452A soğutucu akışkanlarla çalışmaya uygun tasarım.
Soğutucu distribütörü.
ELEKTROSTATİK RAL 9016 BOYALI GALVANİZLİ ÇELİK.
OPSİYONEL PASLANMAZ KASET SEÇENEĞİ.
ÇIKARILABİLİR YAN KAPAKLAR.
MENTEŞELİ / KATLANIR KANAT TÜM MODELLERDE STANDARTTIR.
ARA TAHLİYE TAVASI.
Oda büyüklüklerine göre farklı fan çapı ve fan sayısı ile soğutma seçenekleri.
Standart veya düşük gürültülü, bakım gerektirmeyen fan seçeneği.
Opsiyonel AC veya EC fan motoru seçenekleri.
Koruma sınıfı IP54, fan konstrüksiyonu yalıtım malzemesi sınıfı F.
Opsiyonel fan aksesuar tipleri (Axicool fanlar, FlowGrid gürültü azaltıcılar vb.)
Çalışma aralığı -40°C / +55°C’dir.
